Google Nexus 4全程拆解

Nexus 4底部是通用的microUSB接口和梅花形T5螺丝,不同于苹果完全私有的Lightning闪电接口和Pentalobe螺丝。

Google Nexus 4全程拆解

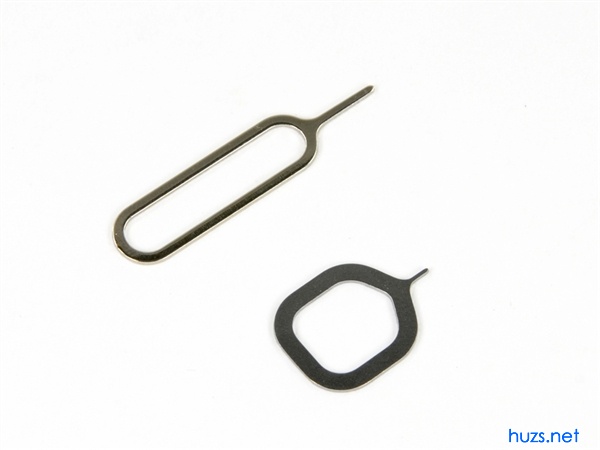

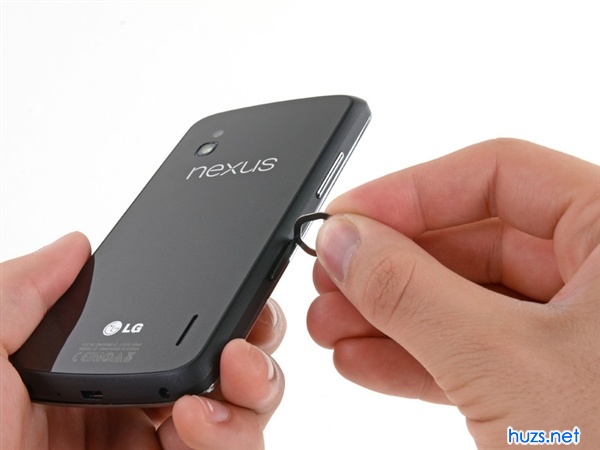

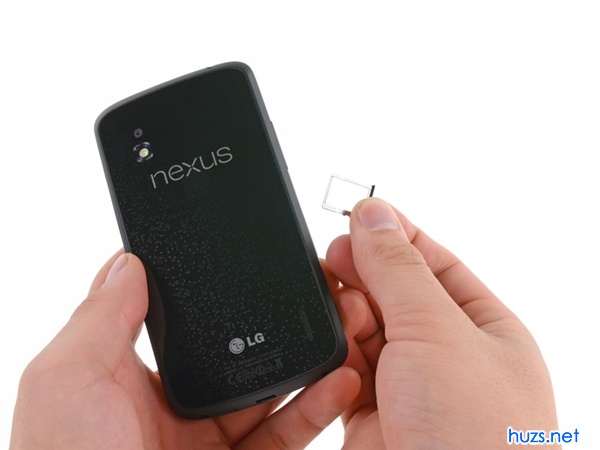

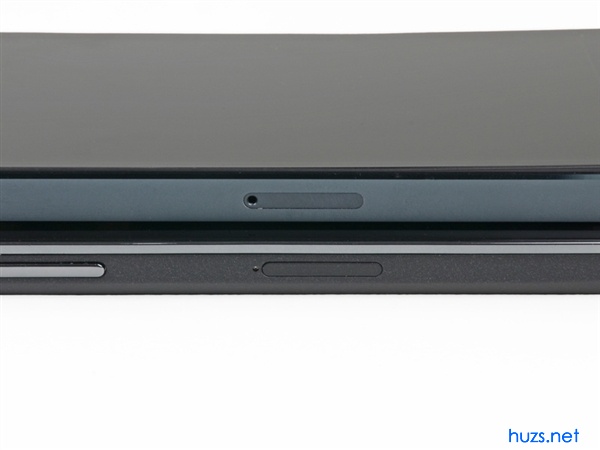

microSIM卡插槽在右侧,而没有藏到电池底下。LG还提供了专门的工具用来取出SIM卡。

Google Nexus 4全程拆解

Google Nexus 4全程拆解

取卡还是要费的劲的。拿掉SIM卡后,整机重量为138.8克,减轻了0.2克。

Google Nexus 4全程拆解

Google Nexus 4全程拆解

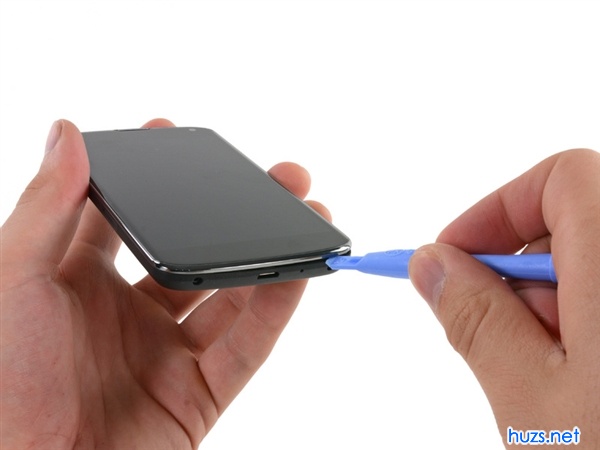

拧掉底部的两颗螺丝,然后用合适的工具慢慢撬开后盖。这个并不难,但是一定要小心,不然很容易损坏,毕竟Nexus 4在设计上并没有考虑让你轻松拆卸。

Google Nexus 4全程拆解

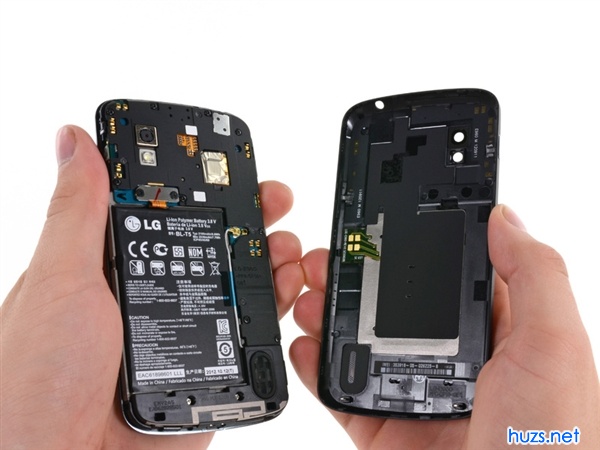

电池是不可更换的,主要是指固定得更紧一些,用了很多黏合剂,普通用户不建议动它。

Google Nexus 4全程拆解

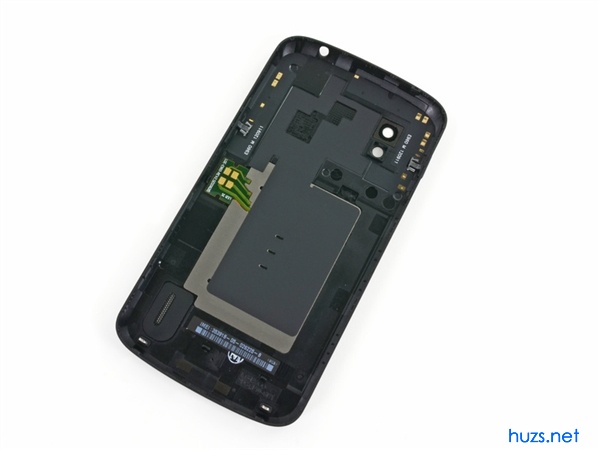

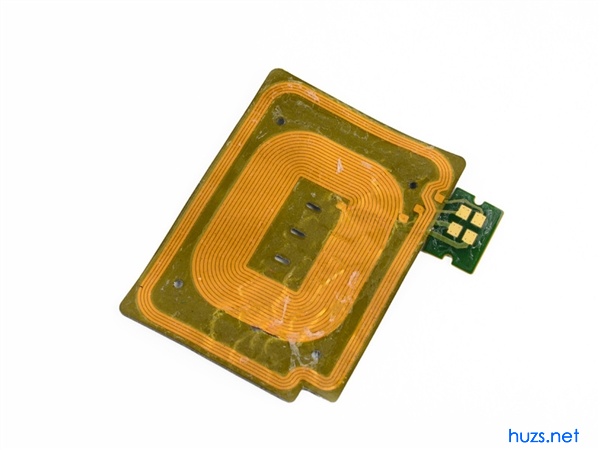

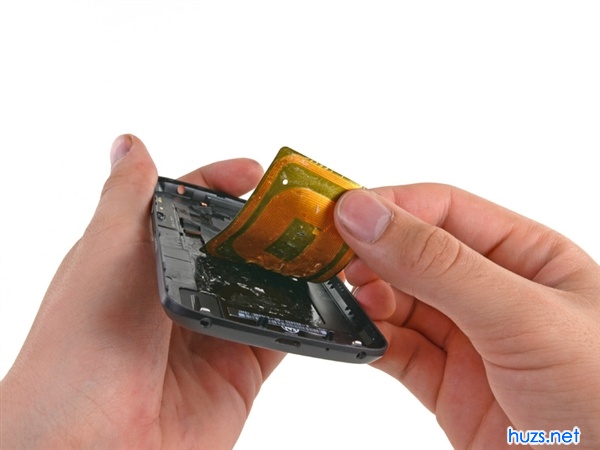

塑料后盖没什么好说的,不过NFC天线、无线充电感应线圈就在这里,固定得很紧。

Google Nexus 4全程拆解

Google Nexus 4全程拆解

Google Nexus 4全程拆解

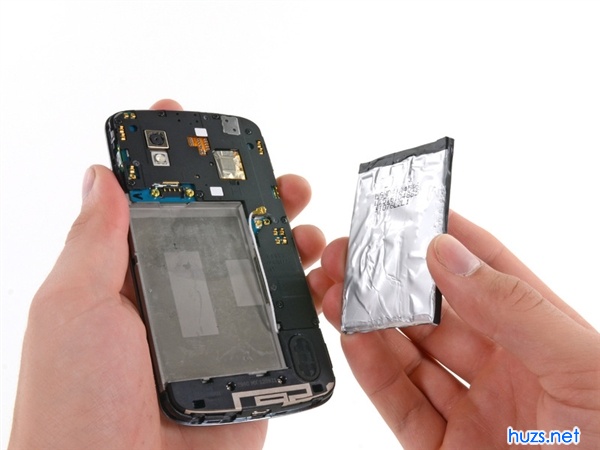

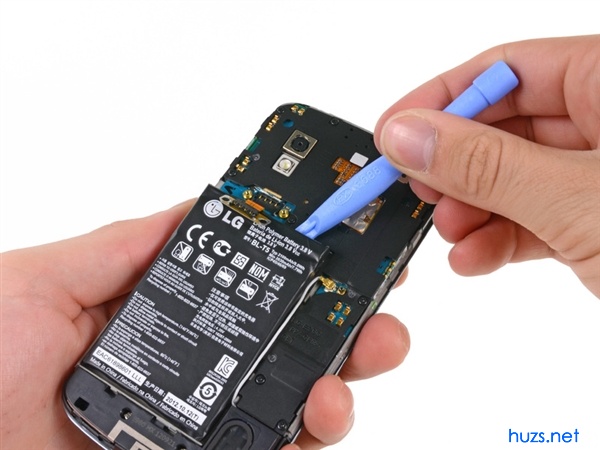

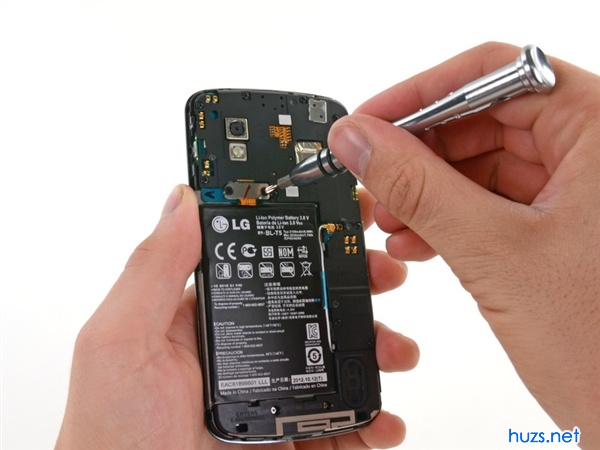

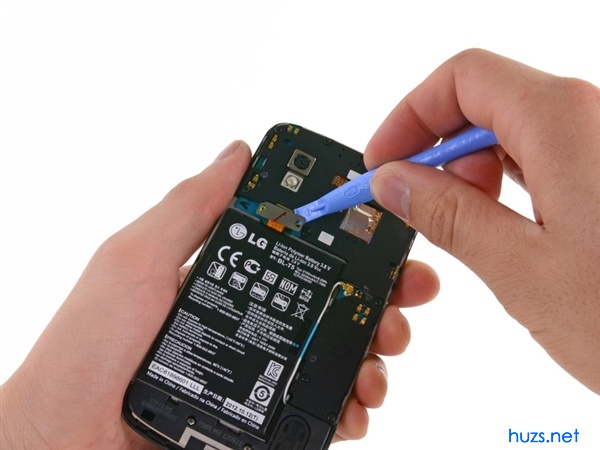

拧下接头处的两颗螺丝,慢慢翘就可以拿下电池了。当然了,说起来容易做起来难,电池底部有很多黏合剂,得一点一点翘下来。

Google Nexus 4全程拆解

Google Nexus 4全程拆解

Google Nexus 4全程拆解

Google Nexus 4全程拆解

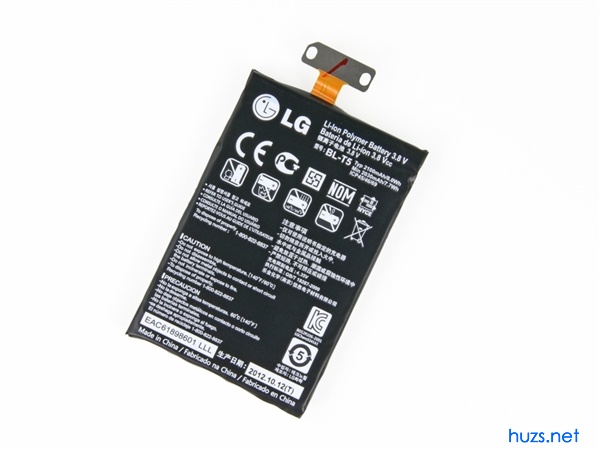

电池是LG自己制造的,3.8V 2100mAh。

Google Nexus 4全程拆解

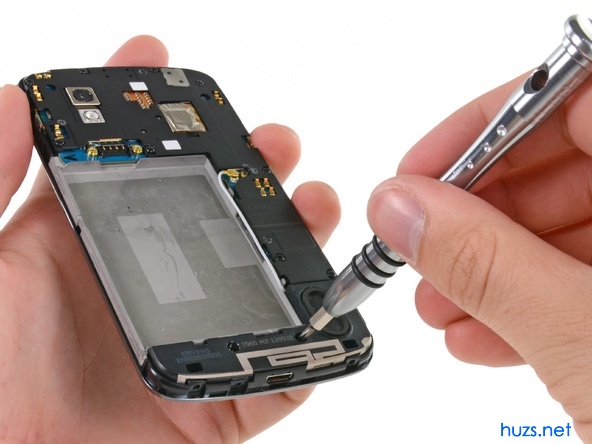

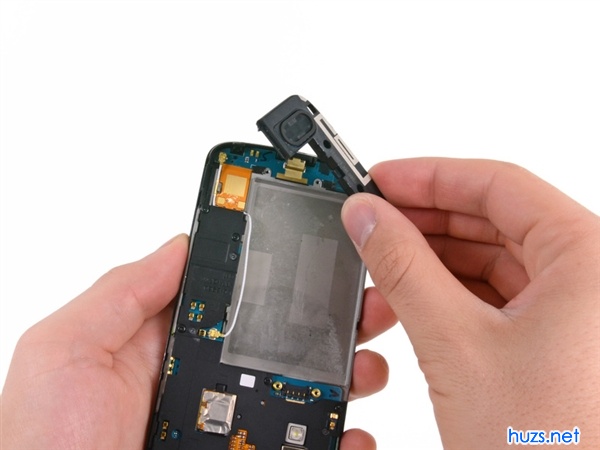

扬声器部分只用了两颗螺丝固定,没有线缆,非常容易拆装。

Google Nexus 4全程拆解

Google Nexus 4全程拆解

Google Nexus 4全程拆解

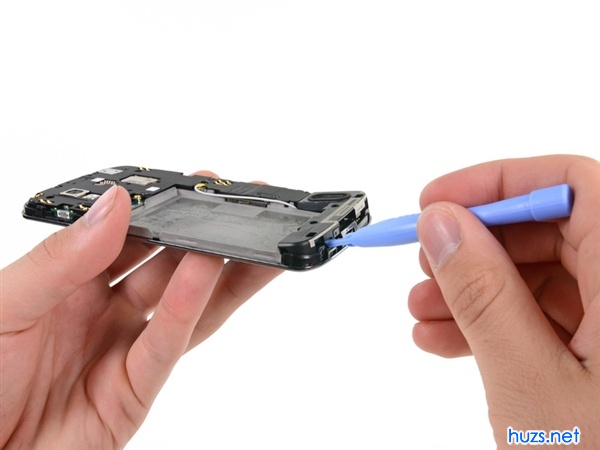

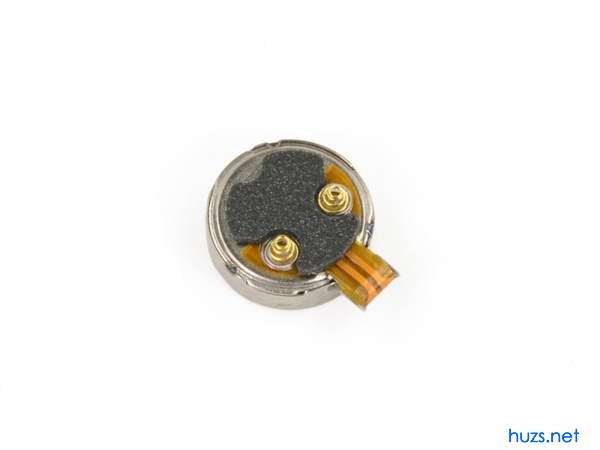

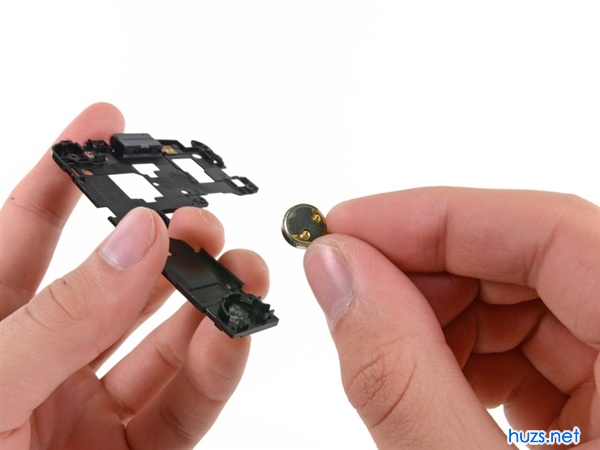

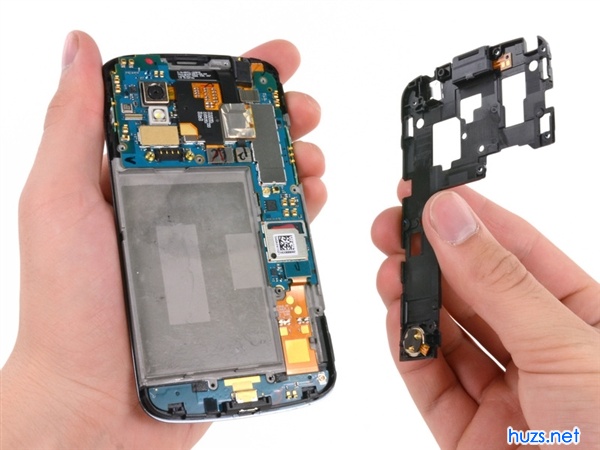

塑料支架,不仅起着固定和支撑主板的作用,还有听筒喇叭和振动马达,二者都通过压力和主板接触。

Google Nexus 4全程拆解

Google Nexus 4全程拆解

Google Nexus 4全程拆解

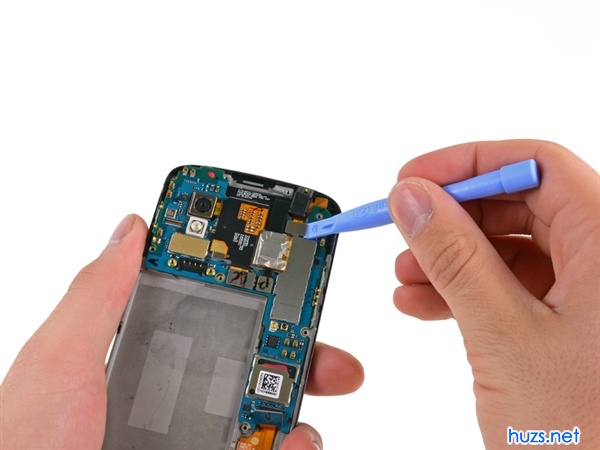

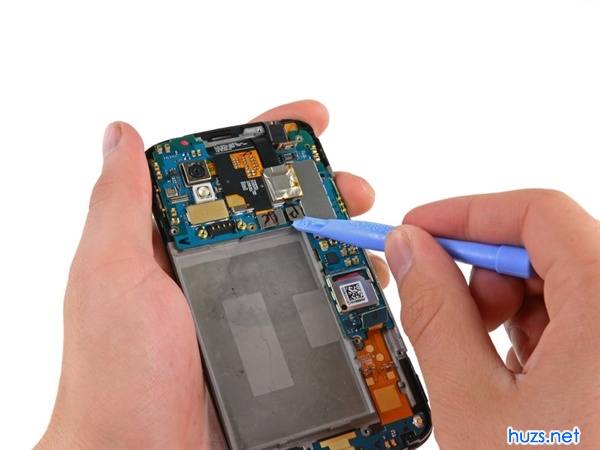

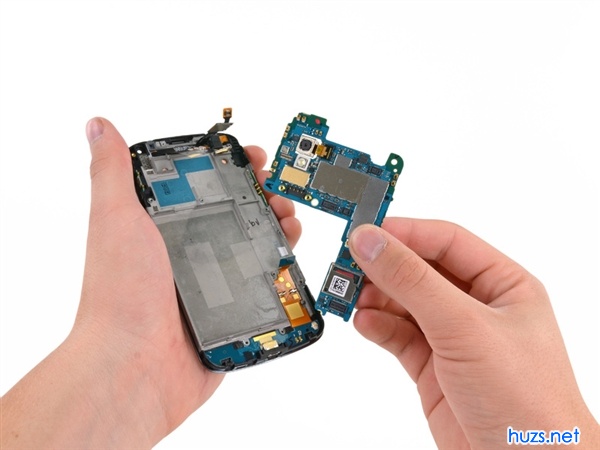

断开一些接头就能拿下主板,整个过程很简单,也不会造成什么损坏。

Google Nexus 4全程拆解

Google Nexus 4全程拆解

Google Nexus 4全程拆解

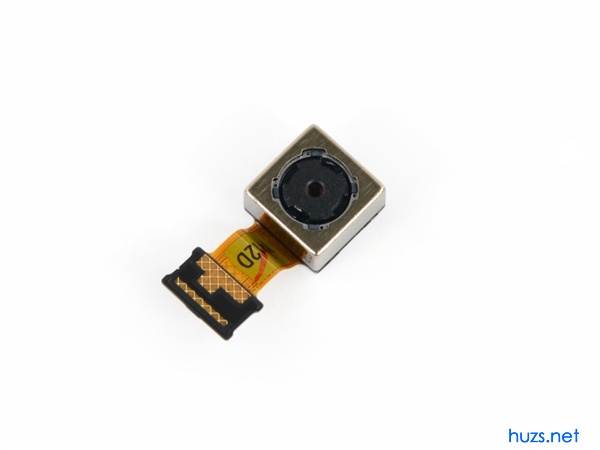

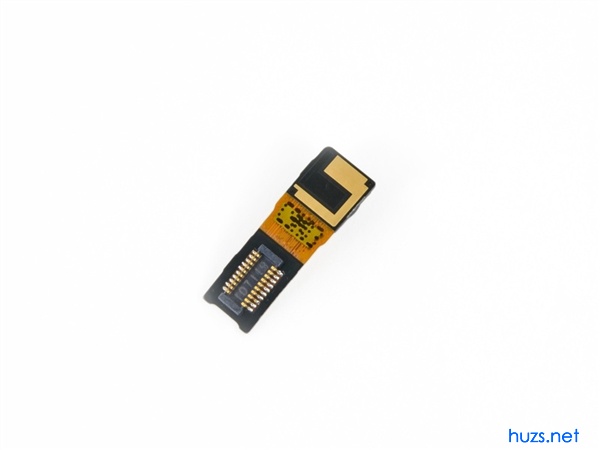

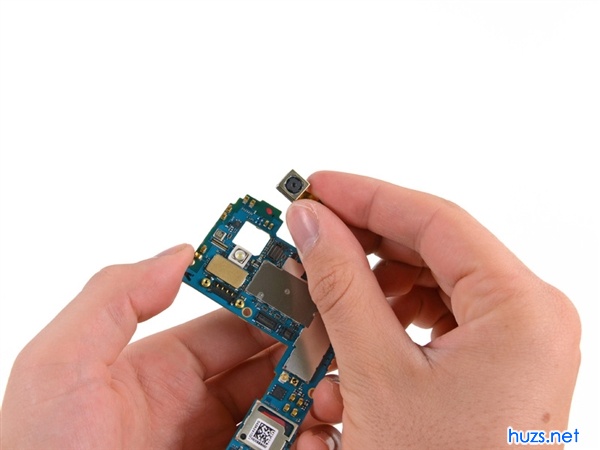

拿下来主板之后,后置摄像头就如探囊取物了。这个800万像素的小家伙编号为AC2AD D4A261。

Google Nexus 4全程拆解

Google Nexus 4全程拆解

Google Nexus 4全程拆解

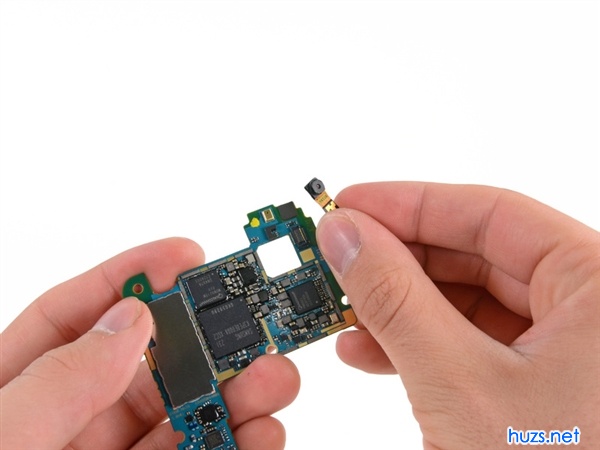

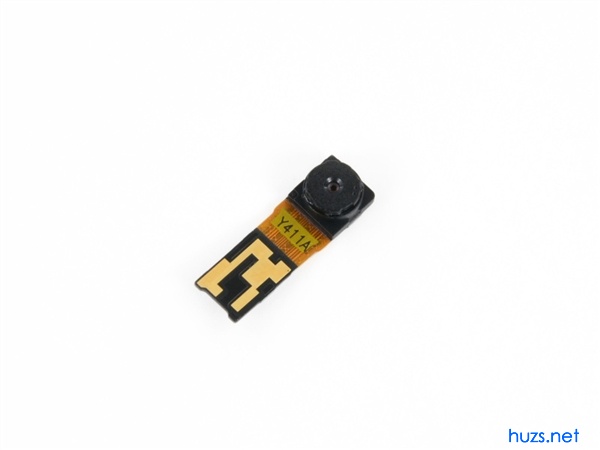

130万像素的前置摄像头也不费吹灰之力,编号Y411A。

Google Nexus 4全程拆解

Google Nexus 4全程拆解

Google Nexus 4全程拆解

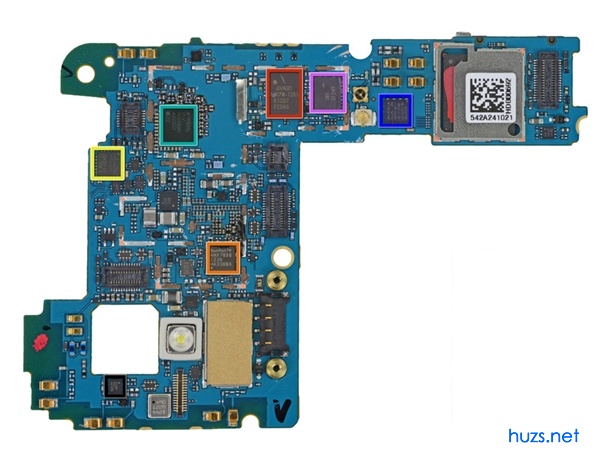

主板正面:中间上部红色,AVAGO ACPM-7251四频段GSM/EDGE、双频段UMTS功率放大器;中部橙色,SlimPort ANX7808发射器(HDMI输出转换);左边黄色,Invensense MPU-6050六轴陀螺仪、加速计;左上绿色,高通WTR1605L七频段4G LTE芯片;右边绿色,S080CD 192311,用途不明;紫色,SWV GFD49,用途不明;左下角黑色,AVAGO 3012超低噪音GNSS(全球导航卫星系统)前端模块。

Google Nexus 4全程拆解

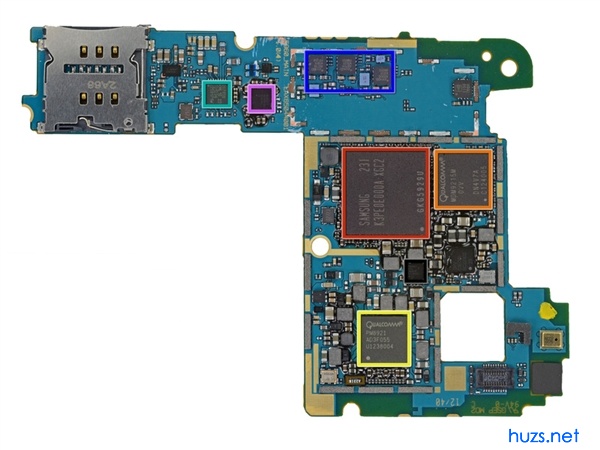

主板背面:中间红色,三星K3PE0E00A-XGC2 2GB LPDDR2-1066内存,四个512MB die封装而成,高通APQ8064 1.5GHz四核心处理器和它封装在一起;右边橙色,高通MDM9215M基带;下方黄色,高通PM8921处理器电源管理芯片;中间黑色,高通 PM8821 0VV基带电源管理芯片;上方蓝色,AVAGAO A5702、A5704、A5505 LTE/UMTS功率放大器;最左绿色,20793S KMK1G 23,用途不明;粉色,WCD9310 NC149400,用途不明。

Google Nexus 4全程拆解

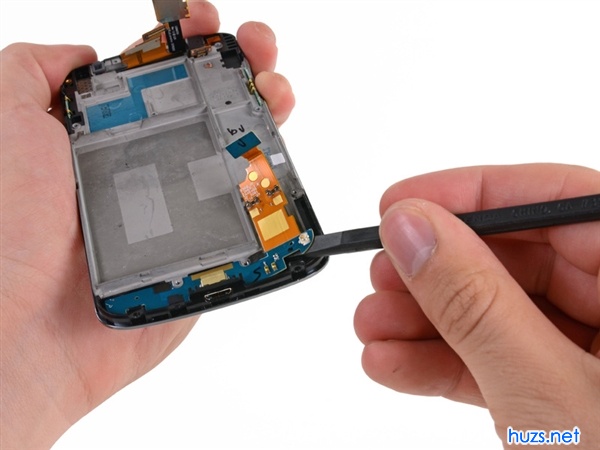

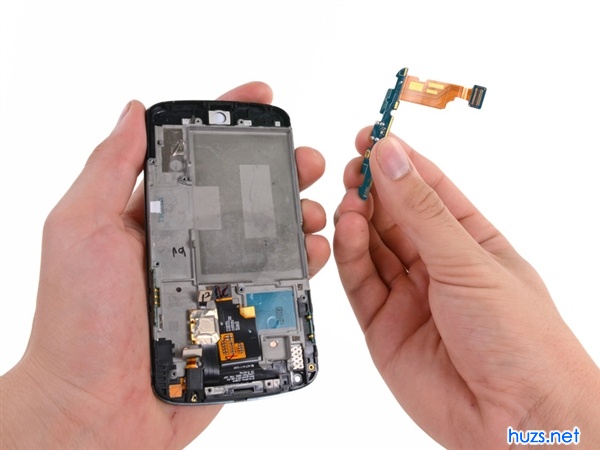

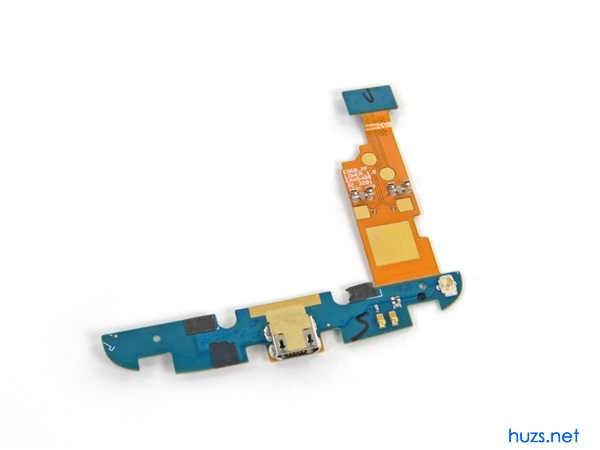

还有一块子卡,microUSB接口、扬声器的几个弹簧触点、未知的隐藏天线插座、麦克风(底面)都在这里。

Google Nexus 4全程拆解

Google Nexus 4全程拆解

Google Nexus 4全程拆解

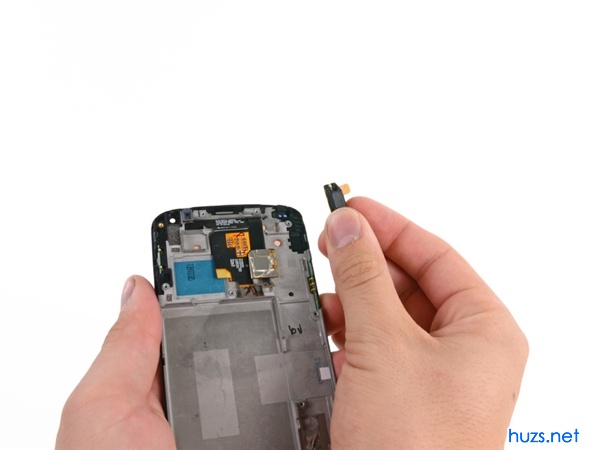

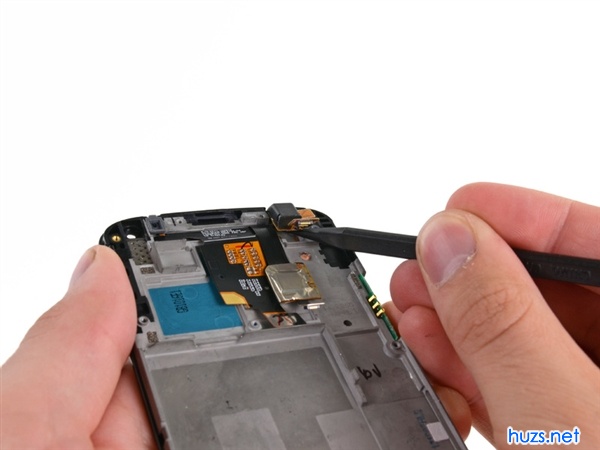

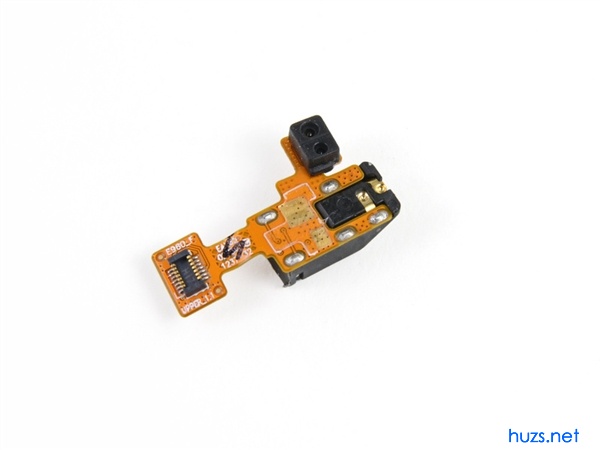

最后一个可以拆卸的零件,耳机插座。

Google Nexus 4全程拆解

Google Nexus 4全程拆解

Google Nexus 4全程拆解

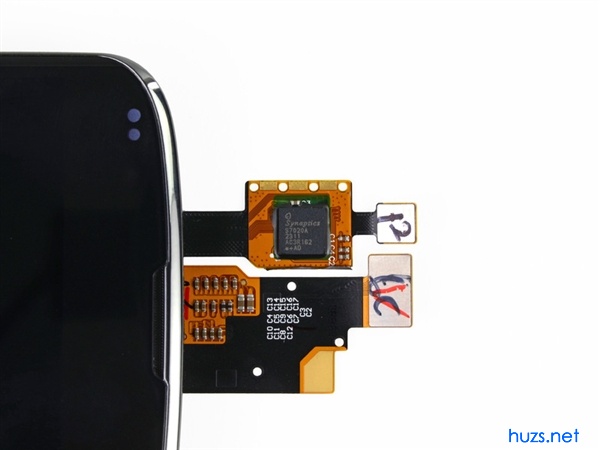

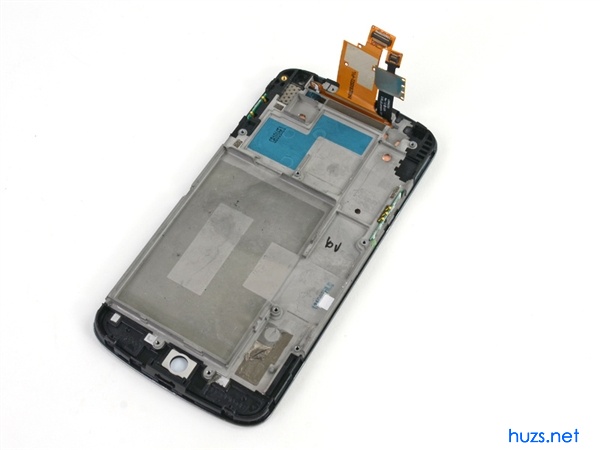

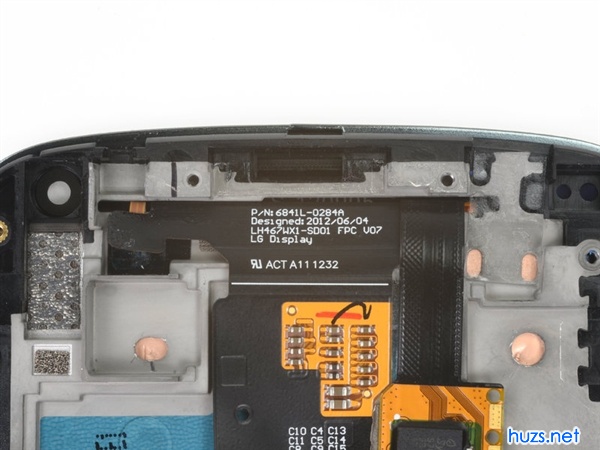

LCD屏幕、玻璃和框架都融合在了一起。触摸控制器是Synaptics S7020A。

Google Nexus 4全程拆解

Google Nexus 4全程拆解

Google Nexus 4全程拆解

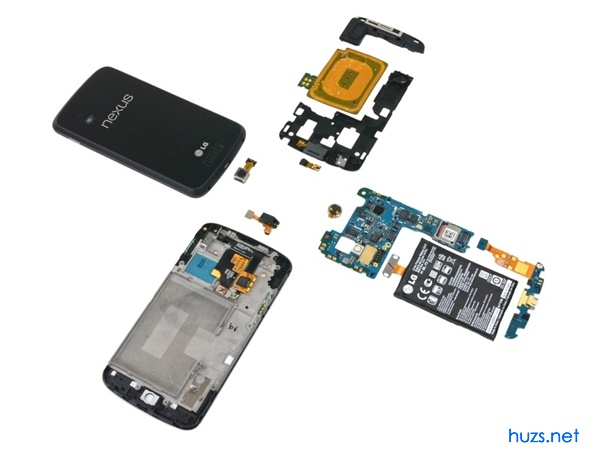

iFixit最后给出的维修程度评分为7分(满分10分),属于比较容易维修的档次,比之苹果现在动不动就2分高多了。

总结:

- 用普通螺丝刀、塑料翘具和一些耐心就能拆掉后盖。

- 整个手机只有四种15颗不同长度的螺丝,都是标准型号。

- 一旦拿掉后盖和里边的之家,压力接触的所有零件都可以轻松更换。

- 电池周围用了大量的黏合剂,很难拿下。

玻璃和LCD屏幕、框架是一体的,弄坏其中任何一个就都得换,所以尤其要小心表面玻璃,坏了可别怪人家JS。
